Un système de direction à crémaillère peut-il utiliser un mécanisme d'inclinaison ?
Dans l'industrie automobile,direction à crémaillèreLes systèmes sont largement utilisés dans divers types de véhicules. Ce système est largement utilisé dans les véhicules modernes en raison de sa structure simple, de sa réactivité et de sa légèreté.
Dans le même temps, alors que la conception des véhicules accorde de plus en plus d'attention au confort du conducteur et à la facilité d'utilisation, de nombreuses voitures sont équipées de volants inclinables réglables (direction inclinable) ou de fonctions de réglage électrique pour améliorer le confort de conduite.
Cela soulève une question importante : peut-on combiner un système de direction à crémaillère et un mécanisme d'inclinaison ? Cet article explore cette question en profondeur et analyse la faisabilité, les défis techniques et l'état d'avancement de la combinaison des deux.
Comment fonctionne un système de direction à crémaillère ?

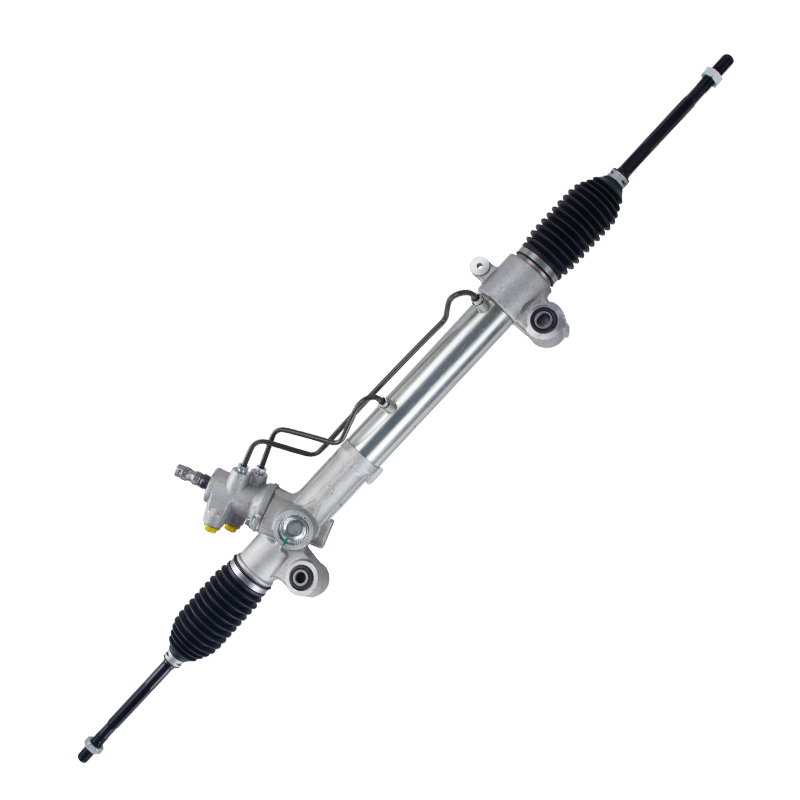

La direction à crémaillère est l'une des méthodes de direction les plus courantes actuellement. Elle se compose principalement de deux éléments principaux : une crémaillère et un pignon. La crémaillère est une longue lame métallique dentée, tandis que le pignon est un disque denté. Le volant est relié au pignon par l'arbre de direction. Lorsque le conducteur tourne le volant, le pignon entraîne la crémaillère vers la gauche et vers la droite grâce à l'engrènement, entraînant ainsi les roues en rotation. Ce système est devenu la norme pour les directions automobiles grâce à sa structure simple et efficace et à ses excellentes performances de maniabilité.
Les avantages de la direction à crémaillère résident dans sa sensation de contrôle directe et ses faibles pertes mécaniques. Ce système permet au conducteur d'effectuer des manœuvres de direction précises avec moins d'effort et de temps de réaction. Cependant, dans certains cas particuliers, le conducteur peut avoir besoin d'ajuster l'angle du volant pour une conduite plus confortable ; un mécanisme d'inclinaison est alors nécessaire.
Qu'est-ce qu'un mécanisme d'inclinaison ?
Un mécanisme d'inclinaison est un dispositif permettant de régler le volant vers le haut et vers le bas dans une certaine plage. Le conducteur peut ajuster la position du volant manuellement ou électriquement pour s'adapter à ses besoins et à son confort de conduite. La conception du volant inclinable permet au conducteur d'ajuster la distance entre le siège et le volant, d'améliorer sa posture de conduite et ainsi de réduire la fatigue liée aux longs trajets. De nombreuses voitures haut de gamme, SUV et certaines voitures de taille moyenne sont équipés de cette fonction pour améliorer l'expérience de conduite.
Le principe de fonctionnement du mécanisme d'inclinaison est relativement simple. Dans la plupart des cas, il repose sur une charnière et une tige de réglage permettant le mouvement vertical du volant. La tige de support du volant est équipée d'une charnière. Le conducteur libère le mécanisme de verrouillage en tirant sur le levier de réglage, permettant ainsi au volant de se déplacer librement dans la plage d'inclinaison souhaitée. La version à réglage électrique utilise un moteur électrique pour finaliser l'inclinaison, améliorant ainsi le confort.
Un système de direction à crémaillère peut-il utiliser un mécanisme d'inclinaison ?
Lorsqu'on envisage la possibilité de combiner une direction à crémaillère et un mécanisme d'inclinaison, la question principale est de savoir si le réglage de l'inclinaison du volant peut être effectué sans affecter la précision et la stabilité de la direction. La combinaison de ces deux systèmes implique de multiples aspects de conception mécanique, de stabilité structurelle et de sécurité.
Compatibilité structurelle : La direction à crémaillère et le mécanisme d'inclinaison sont structurellement très compatibles. Le mécanisme d'inclinaison agit principalement sur la partie de fixation du volant, c'est-à-dire la structure de liaison entre l'arbre du volant et la colonne de direction. Le réglage de la position du volant par le mécanisme d'inclinaison n'affecte pas l'engrènement entre la crémaillère et le pignon, car la fonction principale du système de direction est de transmettre la puissance entre la colonne de direction et le boîtier de direction. Par conséquent, en théorie, la direction à crémaillère et le mécanisme d'inclinaison peuvent coexister.
• Défis de conception du mécanisme d'inclinaison : Bien que les systèmes de direction à crémaillère puissent théoriquement être utilisés avec des mécanismes d'inclinaison, certains défis de conception subsistent en pratique. Le point le plus important est de garantir que la précision et la réactivité du système de direction ne soient pas affectées par le réglage de l'angle du volant. Étant donné que le réglage du volant modifie l'angle et la position de la colonne de direction, le concepteur doit utiliser une structure mécanique précise pour garantir que le réglage du volant n'entraîne ni de desserrage ni usure de l'engrènement entre la crémaillère et le pignon, affectant ainsi la souplesse de la direction.
De plus, le mécanisme d'inclinaison doit garantir un fonctionnement stable dans diverses conditions de conduite, ce qui exige une conception durable et fiable. Un mécanisme d'inclinaison mal conçu peut se desserrer, produire des bruits anormaux, voire tomber en panne, ce qui représente un risque majeur pour le système de direction. Par conséquent, l'association du mécanisme d'inclinaison et du système de direction doit offrir des garanties de précision et de stabilité adéquates.
Défis du système de réglage électrique : Pour un réglage plus efficace et plus pratique du volant, le système de réglage électrique est progressivement devenu un équipement standard sur de nombreux véhicules haut de gamme. Associé à la direction à crémaillère, le moteur électrique, le capteur et l'unité de commande du système de réglage électrique doivent fonctionner en coordination avec la commande électronique du système de direction. Cela nécessite un haut degré d'intégration et une bonne tolérance aux pannes pour garantir un fonctionnement précis et stable du système de direction pendant le réglage du volant.
Le système de réglage électrique nécessitant une certaine consommation d'électricité, la conception du système de gestion de la batterie est soumise à des exigences plus strictes. La capacité de la batterie est limitée, notamment sur les véhicules électriques. Répartir judicieusement les ressources énergétiques pour que la direction assistée électrique et le système de réglage électrique de l'inclinaison puissent coexister et maintenir un fonctionnement efficace constitue un problème technique à résoudre.
Solutions dans des applications pratiques
Afin de concrétiser l'association d'une direction à crémaillère et d'un mécanisme d'inclinaison dans des applications pratiques, les constructeurs automobiles ont généralement recours à des moyens techniques pour assurer la coordination et la sécurité des deux. Voici quelques solutions courantes :
Renforcement de la conception de la colonne de direction : Sur certains modèles haut de gamme, la conception de la colonne de direction utilise généralement des matériaux renforcés et un usinage de précision pour garantir un engrenage précis entre la crémaillère et le pignon lorsque le volant est incliné. L'ajout d'une structure de support renforcée à la colonne de direction permet d'éviter efficacement les déformations et le jeu lors du réglage du volant.
Optimisation du système de contrôle électronique : De nombreux véhicules modernes utilisent des systèmes de direction assistée électronique (EPS), et la version électrique du mécanisme d'inclinaison est également connectée au système EPS via un calculateur électronique (ECU). Grâce à un contrôle électronique précis, l'état du système de direction peut être surveillé et ajusté en temps réel afin de garantir que le réglage du volant n'affecte pas la précision de la direction.
Conception appropriée de l'angle d'inclinaison : Lors de la conception d'un mécanisme d'inclinaison, l'angle d'inclinaison est généralement limité par des impératifs d'ergonomie et de confort de conduite. Avec un angle d'inclinaison raisonnable, les fabricants peuvent garantir que le réglage du volant n'affecte pas la posture et le contrôle du conducteur, tout en garantissant la stabilité du système de direction.
Solutions de direction pour les acheteurs en gros

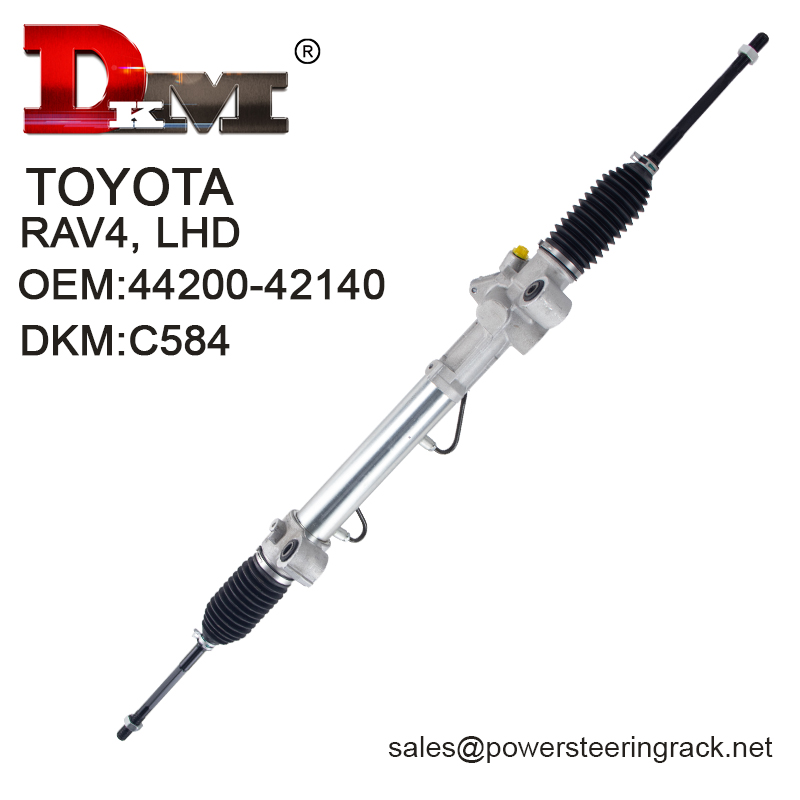

Guangdong Diamond Auto Parts Co., Ltd. (DKM) est spécialisée dans la productionboîtiers de direction assistée de haute qualitéPour les constructeurs et concessionnaires automobiles du monde entier. Nos produits sont conçus pour des marques populaires telles que Toyota, Honda et Mitsubishi. Nous proposons des prix abordables, des solutions personnalisées et une livraison rapide pour répondre à vos besoins d'achat. Grâce à nos prix compétitifs et à nos options d'achat en gros, DKM est votre fournisseur de confiance de boîtiers de direction !
